GUJIN® jsou výrobci a dodavatelé svařovacího tavidla SJ101 v Číně, kteří mohou velkoobchodně svařovací tavidlo SJ101, můžeme vám poskytnout profesionální služby a lepší cenu.

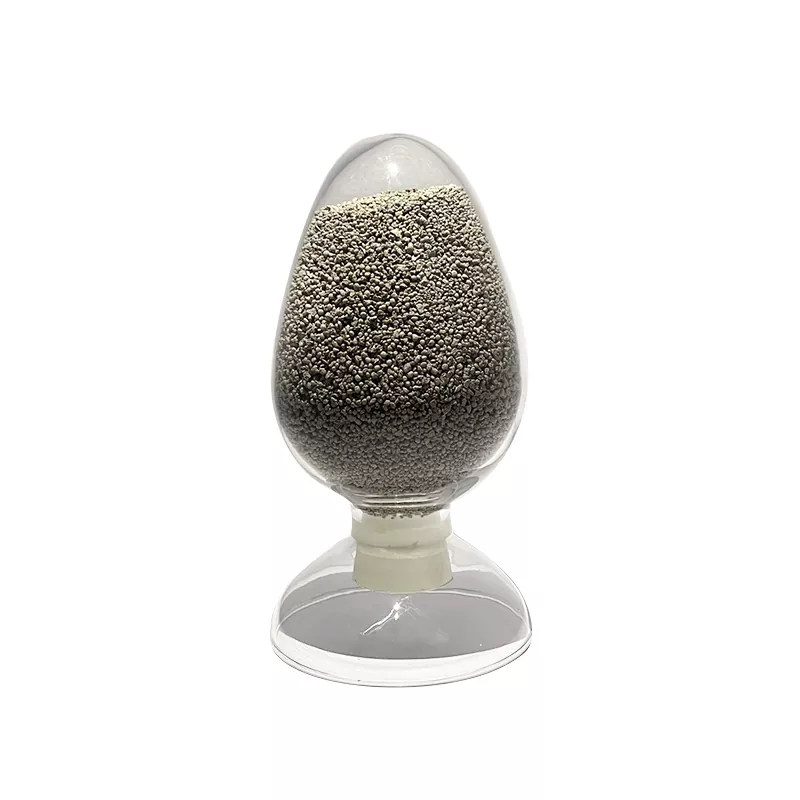

GUJIN® jsou výrobci a dodavatelé svařovacího tavidla SJ101 v Číně, kteří mohou velkoobchodně svařovací tavidlo SJ101. GJ.SJ 101 je druh slinutého tavidla sla g-serial typu fluorid-alkalinu, mesh 10-60 (2-0,3 mm). Má velkou schopnost odstraňovat síru, odstraňovat fosfor a je antikorozní. Technologie má dobrý výkon, snadno se odstraňuje a má jemný vzhled svaru i v úzké mezeře hlubokého svahu. Kovový svařovací šev má dobrou plastickou houževnatost, nízkou difúzi vodíku a jemnou odolnost proti praskání za studena a tepla.
Může být aplikován na různé svařovací dráty a je vhodný pro svařování nízkouhlíkové oceli a nízkolegované oceli. Navíc může být použit pro rychlé svařování potrubní oceli a pro svařování tlustých vaflíkových konstrukcí z různých vysokopevnostních ocelí.
1.Ze svarového spoje musí být odstraněny olejové nečistoty, vlhkost, železná rez a jiné cizí látky.
2. Je lepší použít direct arrrent.
3. Tavidlo pro svařování se musí vypalovat při 300-350 °C po dobu 2 hodin.
SiO₂+TiO₂ |
Al203 + MnO |
CaO+MgO |
CaF₂ |
S |
P |
15-20 |
25-30 |
25-30 |
15-20 |
≤0,05 |
≤0,05 |
Zásaditost toku: B//W=1,6-1,8
Drát |
Standardní režim |
Mez kluzu (MPa) |
Pevnost v tahu (MPa) |
Energie nárazu AKV(J) |
Prodloužení
|
H08A |
F4A2-H08A |
≥340 |
≥420 |
≥27E-20℃) |
≥22 % |
H08MnA |
F5A4-H08MnA |
≥410 |
≥490 |
≥27E-40℃) |
≥22 % |
H08Mn2MoA |
F7021-H08Mn2MoA |
≥500 |
≥600 |
≥27E-20℃) |
≥17 % |
Forma balení: Pytle, 25 kg/pytel 0,40 pytlů/tuna.
Minimální objednané množství: 5 tun
